Kmap1

化简卡诺图即可。

module top_module(
    input a,
    input b,
    input c,
    output out  );
    assign out=b|c|a;
endmodule

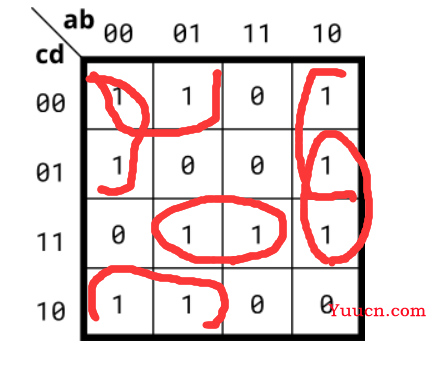

Kmap2

【HDLBits刷题日记】08 Karnaugh Map to Circuit

我是这样化简的。

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(~a&~d)|(~b&~c)|(a&~b&d)|(b&c&d);
endmodule

Kmap3

这里d代表的是无关项，要不要圈起来都可以。

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(~b&c)|(a&c)|(a&~d);
endmodule

Kmap4

这道题一眼看过去根本没办法化简，但是根据提示，改变一个输入值总会使输出反转，所以可以推断出a、b、c、d应该进行的是异或运算。

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=a^b^c^d;
endmodule

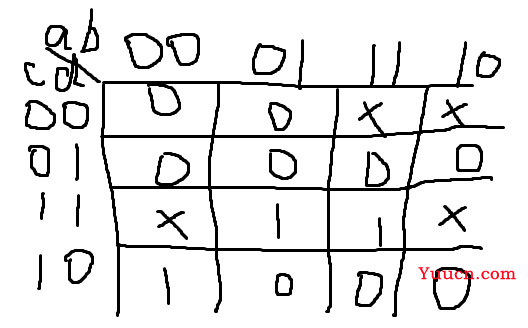

Exams/ece241 2013 q2

【HDLBits刷题日记】08 Karnaugh Map to Circuit

sop形式直接写就可以了，pos形式则需要sop形式使用摩根定理取反两次进行变换。

module top_module (
    input a,
    input b,
    input c,
    input d,
    output out_sop,
    output out_pos
);
    assign out_sop=(c&d)|(~a&~b&c);
    assign out_pos=c&(~a|d)&(~b|d);
endmodule

Exams/m2014 q3

也是直接化简就可以了。

【HDLBits刷题日记】08 Karnaugh Map to Circuit

module top_module (
    input [4:1] x,
    output f );
    assign f=(~x[1]&x[3])|(x[1]&x[2]&~x[3]);
endmodule

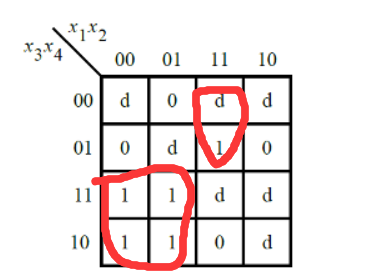

Exams/2012 q1g

化简的时候注意四个角。

【HDLBits刷题日记】08 Karnaugh Map to Circuit

module top_module (
    input [4:1] x,
    output f
);
    assign f=(~x[2]&~x[4])|(~x[1]&x[3])|(x[2]&x[3]&x[4]);
endmodule

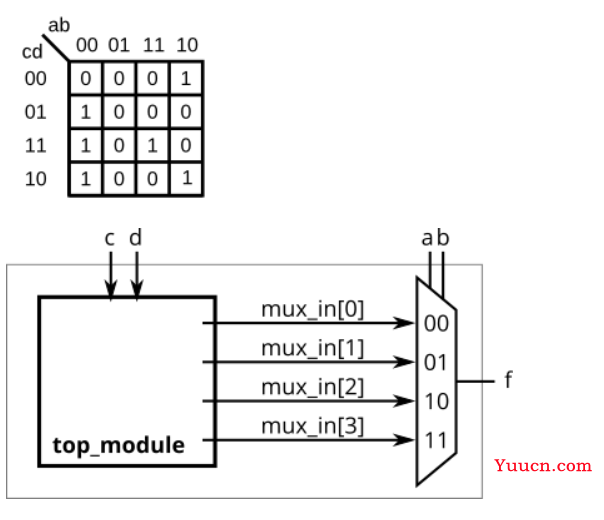

Exams/ece241 2014 q3

【HDLBits刷题日记】08 Karnaugh Map to Circuit

这里要使用一个4-to-1的数据选择器实现四输入的逻辑。

逻辑为：f=(~a&~b&~c&d) |(~a&~b&c&d) |(~a&~b&c&~d) | (a&b&c&d) | (a&~b&~c&~d) | (a&~b&c&~d);

当a、b为00时，选中mux_in[0]，也就是说控制mux_in[0]就可以了。

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);
    assign mux_in[0]=(~c&~d)?1'b0:1'b1;
    assign mux_in[1]=1'b0;
    assign mux_in[2]=(~d)?1'b1:1'b0;
    assign mux_in[3]=(c&d)?1'b1:1'b0;
endmodule

我这里貌似还是用了逻辑门，不符合要求，答案的表达式更加简洁，可以参考一下。

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);
    // After splitting the truth table into four columns,
    // the rest of this question involves implementing logic functions
    // using only multiplexers (no other gates).
    // I will use the conditional operator for each 2-to-1 mux: (s ? a : b)
    assign mux_in[0] = c ? 1 : d;          // 1 mux:   c|d
    assign mux_in[1] = 0;                  // No muxes:  0
    assign mux_in[2] = d ? 0 : 1;          // 1 mux:    ~d
    assign mux_in[3] = c ? d : 0;          // 1 mux:   c&d
endmodule
