vue用vis插件如何实现网络拓扑图

vis插件实现网络拓扑图

安装引入vis

1.npm安装vis

npm install vis

2.引入vis

import { DataSet, Network } from 'vis';

vis使用示例

methods:{
globalTrace () {
// create an array with nodes
var nodes = new DataSet([
{id: 1, label: 'Node 1'},
{id: 2, label: 'Node 2'},
{id: 3, label: 'Node 3'},
{id: 4, label: 'Node 4'},
{id: 5, label: 'Node 5'}
]);
// create an array with edges
var edges = new DataSet([
{from: 1, to: 3},
{from: 1, to: 2},
{from: 2, to: 4},
{from: 2, to: 5}
]);
// create a network
var container = document.querySelector('#global_trace_content');
// provide the data in the vis format
var data = {
nodes: nodes,
edges: edges
};
var options = {
//节点样式
nodes: {
shape: "box",//设置节点node样式为矩形
fixed:true,//节点node固定不可移动
font: {
color: "white", //字体的颜色
size: 30 //显示字体大小
},
scaling: {
min: 16,
max: 32 //缩放效果比例
},
},
//连接线的样式
edges: {
color: {
color: "rgb(97, 168, 224)",
highlight: "rgb(97, 168, 224)",
hover: "green",
inherit: "from",
opacity: 1.0
},
font: {
align: "top",//连接线文字位置
},
smooth: true, //是否显示方向箭头
arrows: {to : true },//箭头指向from节点
},
layout: {
//以分层方式定位节点
hierarchical: {
direction: "LR",//分层排序方向
sortMethod: "directed",//分层排序方法
levelSeparation:400//不同级别之间的距离
},
},
interaction: {
navigationButtons: true,
// hover: true, //鼠标移过后加粗该节点和连接线
selectConnectedEdges: false, //选择节点后是否显示连接线
},
};
// initialize your network!
this.network = new Network(container, data, options);
this.network.on("click",e=> this.showDetail(e));//单击事件
this.network.on("doubleClick",e=> this.enterService(e))//双击事件
},
},
mounted(){
this.globalTrace()
}

vis官方文档

使用文档

官方示例

vis.js网络拓扑图点击折叠节点和展开节点

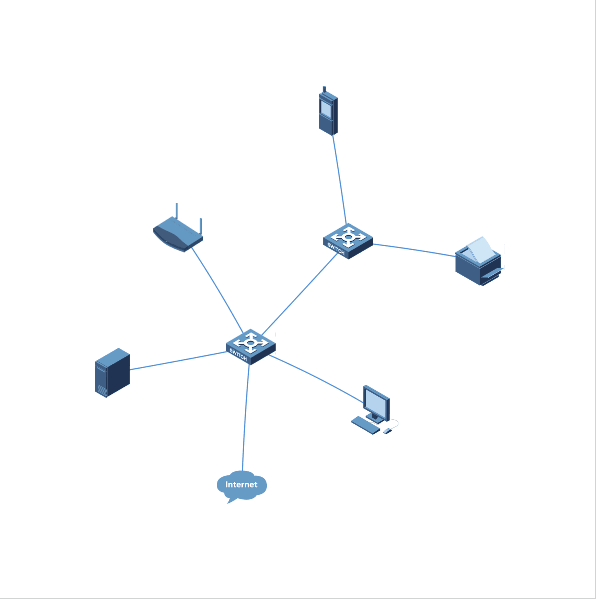

首先看一下效果图

vue用vis插件如何实现网络拓扑图

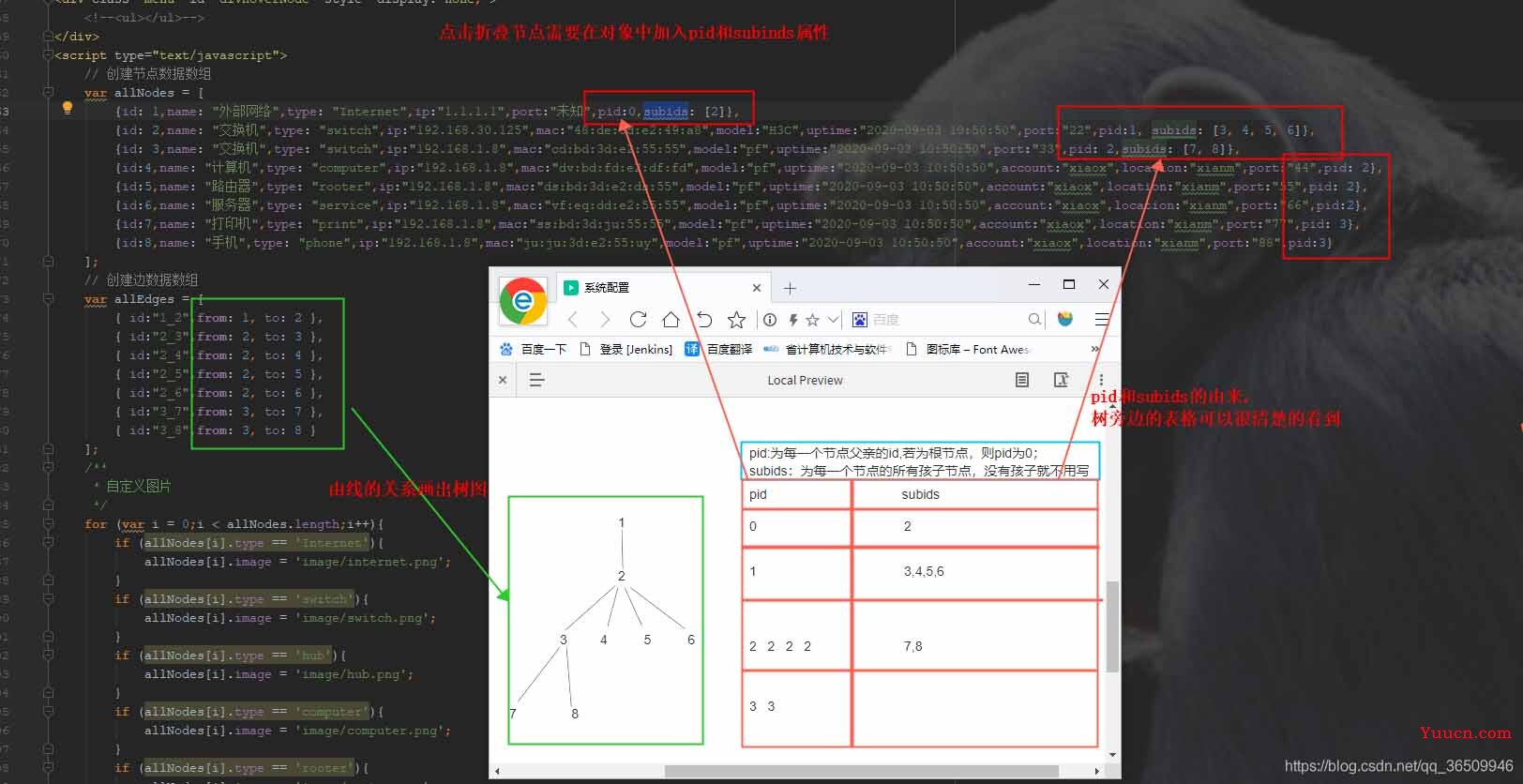

1.数据中要添加的属性如下图所示：

vue用vis插件如何实现网络拓扑图

2.数据中添加入上图属性后，添加点击事件即可，代码如下：

//todo 双击时折叠和展开
network.on("doubleClick", function(params) {//双击事件
if (params.nodes.length != 0) {//确定为节点双击事件
var click_node_id = params.nodes[0];
remove_all_sub_nodes(click_node_id);
}
});
//todo 删除下级所有节点
function remove_all_sub_nodes(node_id) {
var sub_nodes = get_directly_sub_nodes(node_id);
// console.log('sub_nodes',sub_nodes)
if (sub_nodes.length == 0) {//当前点击的为叶子节点
//判断是否有下级节点
// console.log('sub',allNodes[node_id - 1]['subids']);
if (typeof (allNodes[node_id - 1]['subids']) != 'undefined') {
$.each(allNodes[node_id - 1]['subids'], function(index, item) {
// console.log('allNodes[item - 1]',allNodes[item - 1])
nodes.add(allNodes[item - 1]);
edges.add({id: node_id + '_' + item, from: node_id, to: item});
});
} else {
alert('当前为叶子节点');
}
} else {
$.each(sub_nodes, function(index, item) {
var sub_sub_nodes = get_directly_sub_nodes(item);
if (sub_sub_nodes.length == 0) {
nodes.remove({id: item});
edges.remove({id: node_id + '_' + item});
} else {
remove_all_sub_nodes(item);
}
nodes.remove({id: item});
edges.remove({id: node_id + '_' + item});
});
}
}
//todo 获取某节点直属下级节点
function get_directly_sub_nodes(node_id) {
var return_nodes = [];
var connectedNodes = network.getConnectedNodes(node_id);//获取所有连接节点
$.each(connectedNodes, function(index, item) {
// console.log('allNodes',allNodes)
if (item != allNodes[node_id - 1]['pid']) {//当前节点的父节点 ，不操作
return_nodes.push(item);
}
});
return return_nodes;
}

3.完整代码如下：

<!doctype html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport"
content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>vis.js</title>
<link rel="stylesheet" href="';
}
if (allNodes[i].type == 'switch'){
allNodes[i].image = 'image/switch.png';
}
if (allNodes[i].type == 'hub'){
allNodes[i].image = 'image/hub.png';
}
if (allNodes[i].type == 'computer'){
allNodes[i].image = 'image/computer.png';
}
if (allNodes[i].type == 'rooter'){
allNodes[i].image = 'image/rooter.png';
}
if (allNodes[i].type == 'service'){
allNodes[i].image = 'image/service.png';
}
if (allNodes[i].type == 'print'){
allNodes[i].image = 'image/print.png';
}
if (allNodes[i].type == 'phone'){
allNodes[i].image = 'image/phone.png';
}
}
// 获取容器
var container = document.getElementById('mynetwork');
// 创建节点对象
var nodes = new vis.DataSet(allNodes);
// 创建连线对象
var edges = new vis.DataSet(allEdges);
// 将数据赋值给vis 数据格式化器
var data = {
nodes: nodes,
edges: edges
};
console.log('nodes',data.nodes);
var options = {
nodes:{
shape: 'image'//设置图片
// image:""
},
interaction:{
hover:true,
hoverConnectedEdges: true
},
layout: {
//树形
// hierarchical: {direction: 'UD', sortMethod: 'hubsize'}
},
};
// 初始化关系图
var network = new vis.Network(container, data, options);
/**
* 节点鼠标悬停（点击）获取到的信息
* 因为hoverNode事件官方文档中给的信息悬停时只传了id值，想在鼠标悬停的时候显示该节点的信息拿不到值，所以遍历节点，相等的时候return改节点的信息
* @param option-----鼠标悬停时取得的id
* @returns {{flag, port, ip, name, ignore, id, type}|{flag, port, ip, name, ignore, model, id, type, mac, uptime}|{flag, port, ip, name, ignore, model, location, id, type, mac, account, uptime}|*}
*/
function getNode(option) {
for (var i = 0;i < allNodes.length;i++){
if (option == allNodes[i].id){
// console.log('i',allNodes[i]);
return allNodes[i];
}
}
}
/**
* 线悬停（点击）时两端节点的信息（与节点类似）
* edges中加了id属性，代表线条指向，悬停时通过edges--id与nodes--id对比，将两端节点信息拼凑出来
* @param option----鼠标悬停在线上时取得的id
* @returns {Array}
*/
function getEdge(option){
var linkId = option;
var linkIdFirst = linkId.substring(0,1);//截取第一位
var linkIdLast = linkId.substring(linkId.length-1,linkId.length);//截取最后一位
var dataList = [];//存放线条两边的节点nodes数据
for (var j =0;j<allNodes.length;j++){
if (linkIdFirst == allNodes[j].id || linkIdLast == allNodes[j].id){
dataList.push(allNodes[j]);
}
}
return dataList;
}
//todo  悬停在节点上--显示弹框
network.on('hoverNode',function(properties){
// console.log('悬停节点',properties);
var hoveNodeList = getNode(properties.node);
// console.log('hoveNodeList',hoveNodeList);
var deviceType = hoveNodeList.type;
var imgPathSrc = hoveNodeList.image;
if (deviceType == "Internet" || deviceType == "hub"){
var $ul = "<ul>"
+"<li><img src='"+imgPathSrc+" ' width='30px' height='25px'><span> "+hoveNodeList.name+" </span> </li>"
+"</ul>";
$("#divHoverNode").append($ul);
}
else if (deviceType == "switch"){
var $ul = "<ul>"
+"<li><img src='"+imgPathSrc+" ' width='30px' height='25px'><span> 设备类型： "+hoveNodeList.name+" </span> </li>"
+"<li>IP："+ hoveNodeList.ip+"</li>"
+"<li>MAC："+ hoveNodeList.mac+"</li>"
+"<li>设备型号："+ hoveNodeList.model+"</li>"
+"</ul>";
$("#divHoverNode").append($ul);
}else{
var $ul = "<ul>"
+"<li><img src='"+imgPathSrc+" ' width='30px' height='25px'><span> 设备类型："+hoveNodeList.name+" </span> </li>"
+"<li>IP："+ hoveNodeList.ip+"</li>"
+"<li>MAC："+ hoveNodeList.mac+"</li>"
+"<li>账号："+ hoveNodeList.account+"</li>"
+"<li>所在位置："+ hoveNodeList.location+"</li>"
+"<li>最后登录时间："+ hoveNodeList.uptime+"</li>"
+"</ul>";
$("#divHoverNode").append($ul);
}
$('#divHoverNode').css({
'display': 'block',
'left': properties.event.offsetX + 15,
'top' : properties.event.offsetY + 15
});
$('#menuOperation').hide();
});
//todo  从节点移开---隐藏弹框
network.on('blurNode',function(){
$("#divHoverNode").hide();
$("#divHoverNode").empty();//移除之后清空div
});
//todo  悬停在边上--显示弹框
network.on('hoverEdge',function(properties){
// console.log('悬停边',properties);
var hoveEdgeList = getEdge(properties.edge);
// console.log('hoveEdgeList',hoveEdgeList);
var $ul = "<ul>"
+"<li>名称："+ hoveEdgeList[0].name+"->"+hoveEdgeList[1].name+"</li>"
+"<li>端口号："+ hoveEdgeList[0].ip+"->"+hoveEdgeList[1].ip+"</li>"
+"</ul>";
$("#divHoverNode").append($ul);
$('#divHoverNode').css({
'display': 'block',
'left': properties.event.offsetX + 15,
'top' : properties.event.offsetY + 15
});
$('#menuOperation').hide();
});
//todo  从边上移开---隐藏弹框
network.on('blurEdge',function(properties){
$("#divHoverNode").hide();
$("#divHoverNode").empty();//移除之后清空div
});
//todo  点击的判断是否选中节点时候显示隐藏
network.on('click',function(properties){
var clickNodeList = getNode(properties.nodes[0]);
// console.log('clickNodeList',clickNodeList);
if (typeof(clickNodeList) == "undefined") {
$('#menuOperation').hide();
}else{
$('#menuOperation').css({
'display': 'block',
'left': properties.event.center.x + 15,
'top' : properties.event.center.y + 15
});
$("#divHoverNode").hide();
}
});
//todo 双击时折叠和展开
network.on("doubleClick", function(params) {//双击事件
if (params.nodes.length != 0) {//确定为节点双击事件
var click_node_id = params.nodes[0];
remove_all_sub_nodes(click_node_id);
}
});
//todo 删除下级所有节点
function remove_all_sub_nodes(node_id) {
var sub_nodes = get_directly_sub_nodes(node_id);
// console.log('sub_nodes',sub_nodes)
if (sub_nodes.length == 0) {//当前点击的为叶子节点
//判断是否有下级节点
// console.log('sub',allNodes[node_id - 1]['subids']);
if (typeof (allNodes[node_id - 1]['subids']) != 'undefined') {
$.each(allNodes[node_id - 1]['subids'], function(index, item) {
// console.log('allNodes[item - 1]',allNodes[item - 1])
nodes.add(allNodes[item - 1]);
edges.add({id: node_id + '_' + item, from: node_id, to: item});
});
} else {
alert('当前为叶子节点');
}
} else {
$.each(sub_nodes, function(index, item) {
var sub_sub_nodes = get_directly_sub_nodes(item);
if (sub_sub_nodes.length == 0) {
nodes.remove({id: item});
edges.remove({id: node_id + '_' + item});
} else {
remove_all_sub_nodes(item);
}
nodes.remove({id: item});
edges.remove({id: node_id + '_' + item});
});
}
}
//todo 获取某节点直属下级节点
function get_directly_sub_nodes(node_id) {
var return_nodes = [];
var connectedNodes = network.getConnectedNodes(node_id);//获取所有连接节点
$.each(connectedNodes, function(index, item) {
// console.log('allNodes',allNodes)
if (item != allNodes[node_id - 1]['pid']) {//当前节点的父节点 ，不操作
return_nodes.push(item);
}
});
return return_nodes;
}
</script>
</body>
