动态路由协议RIP的详细配置全过程

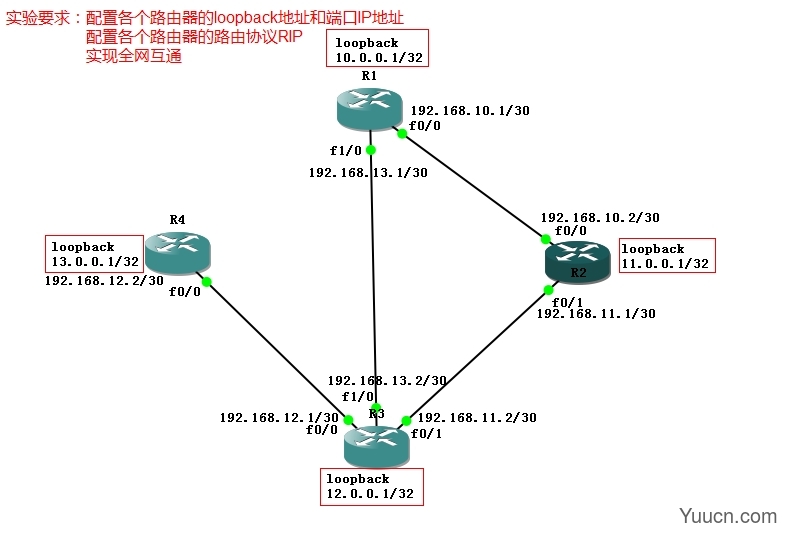

  首先搭建拓扑结构(这不是废话吗)规划IP地址和搞清楚需要配置的东西和实验要求。。。。。。



动态路由协议RIP的详细配置全过程

  配置节奏是:首先第一步是配置loopback模拟外网和各个端口的IP地址

  然后是配置RIP的一些相关属性,配置完成之后进行路由表查看。也

  可以查看路由协议信息。最后进行ping命令实验

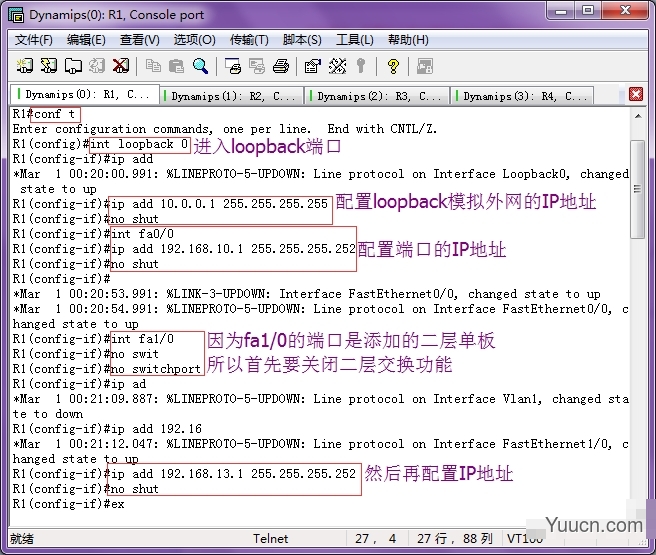

  R1路由器的配置

  配置loopback和端口的IP地址信息

动态路由协议RIP的详细配置全过程

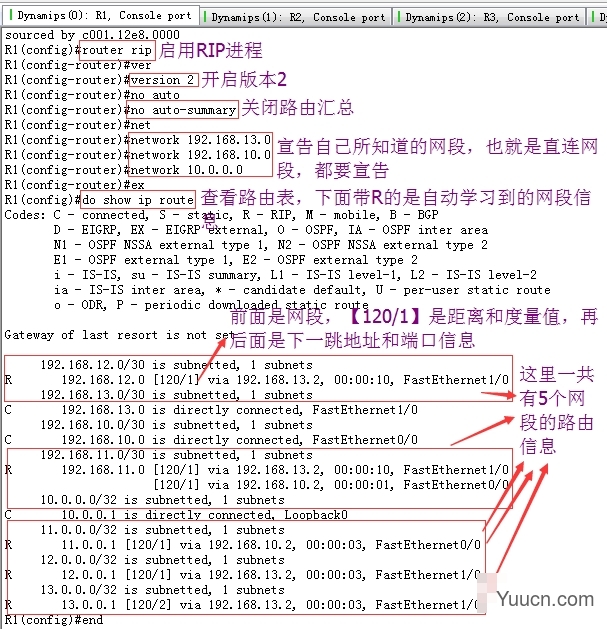

  下面是配置RIP的过程和结果。

  注意:要全部配置完RIP才能查询的到下面的路由表信息。

动态路由协议RIP的详细配置全过程

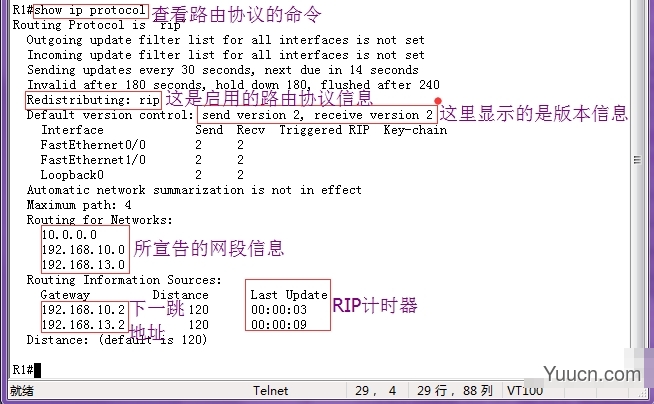

  查看R1的路由协议以及配置信息

动态路由协议RIP的详细配置全过程

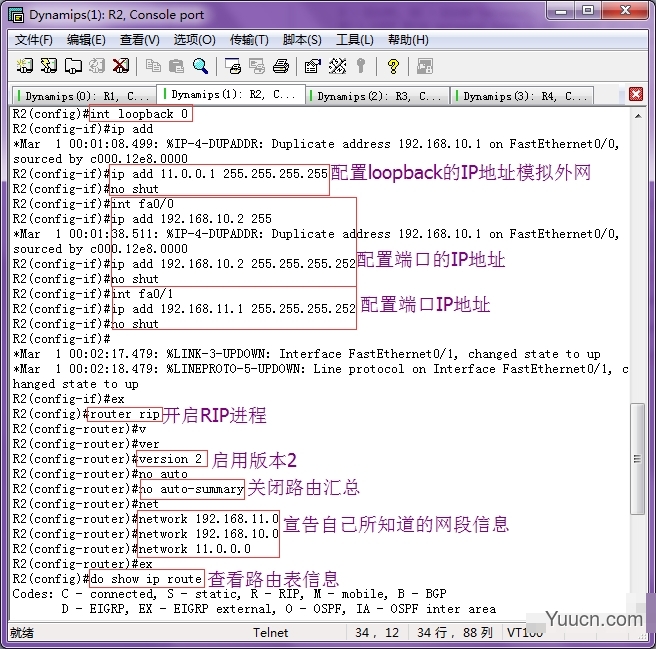

  R2路由器上面的配置

  各端口配置以及路由协议RIP的配置

动态路由协议RIP的详细配置全过程

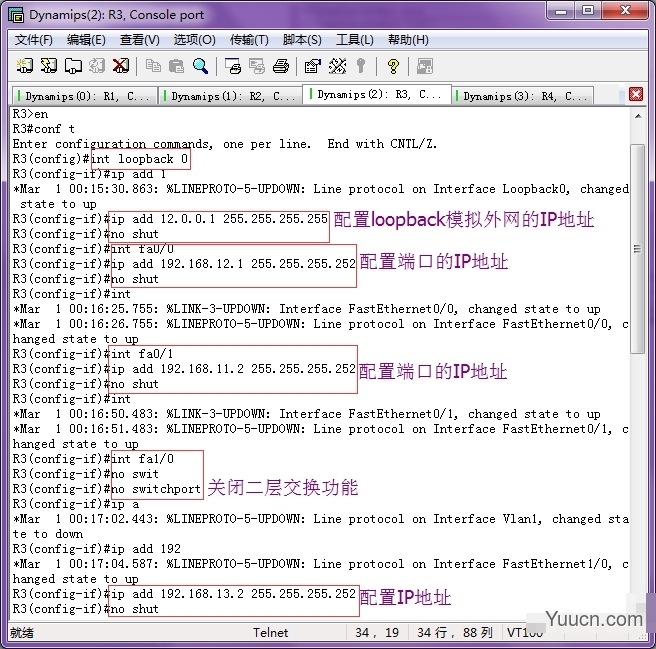

  R3路由器上面的配置。各端口配置详情。

动态路由协议RIP的详细配置全过程

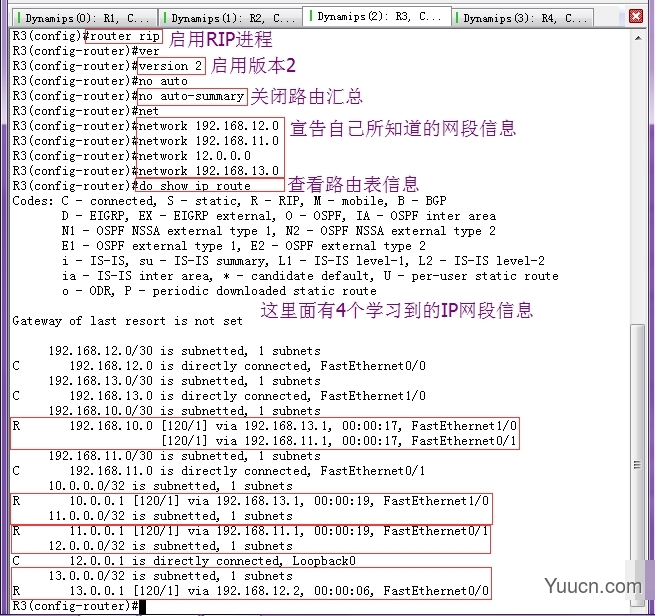

  配置RIP的过程和查看路由表信息

动态路由协议RIP的详细配置全过程

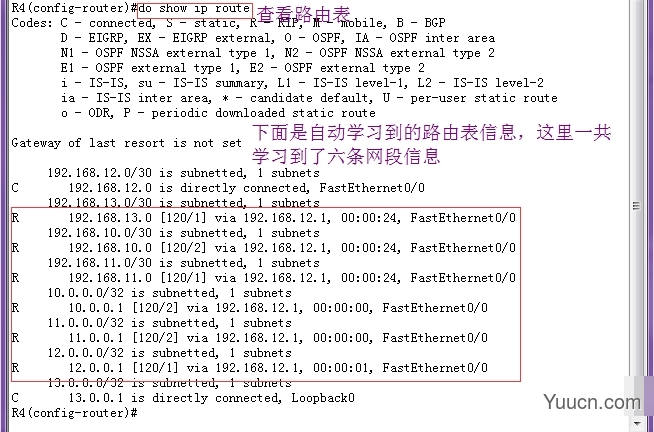

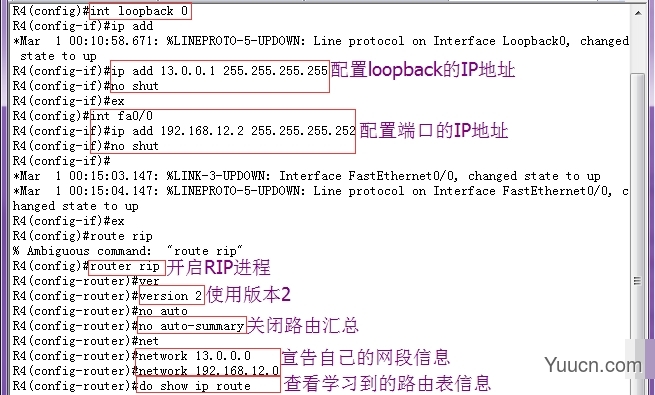

  R4路由器上面的配置。端口配置以及RIP的配置和查看

动态路由协议RIP的详细配置全过程


动态路由协议RIP的详细配置全过程

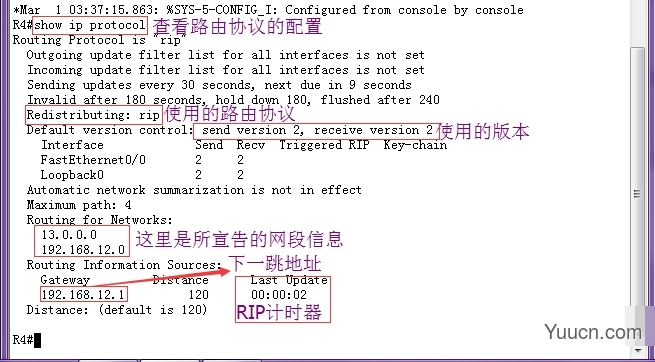

  查看一下配置的路由协议信息

动态路由协议RIP的详细配置全过程

  四个路由器都配置完成,再使用另外一种验证方式,ping验证配置是否全网互通。

动态路由协议RIP的详细配置全过程

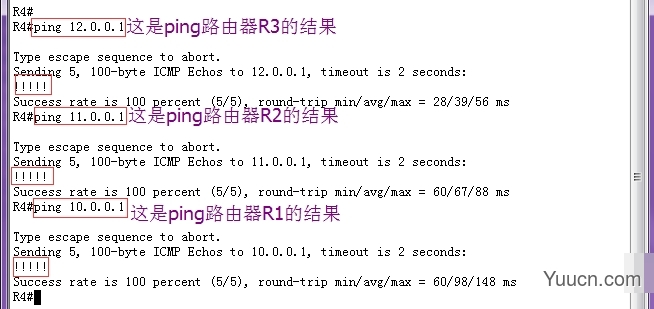

  下面是R4路由器ping其他外网的结果

动态路由协议RIP的详细配置全过程

  结果证明能够全网互通……OK实验完成!谢谢大家,希望对大家
